智能变电站综合自动化系统
详细介绍：
ARS 8000(V2) 智能变电站系统遵循DL/T 860变电站通信网络和系统、Q/GDW 383 智能变电站技术导则、Q/GDW 441智能变电站继电保护技术规范等规定，设计开发的适用于智能一次设备或非智能一次设备的变电站。
主要特点
全数字化：实现变电站站控层设备、间隔层设备以及过程层设备之间模拟量、状态量等数据交换以及控制命令的全数字化。
互操作性：系统通过解析间隔层装置的 ICD 文件，将装置各种信息提供给系统集成工程师，实现了装置的互操作性。
兼容性：系统能够满足不同地区用户的多元化需求、能够兼容各种模式的智能化解决方案。
开放性：系统提供多种通信接口方式，支持多种标准通讯规约。提供规约转换器，可接入非标准通讯规约的设备。
一体化设计：系统站控层集成了 VQC 功能、小电流接地选线、备自投等功能。
虚端子概念：通过借用传统二次设备中的端子概念，将智能变电站装置中数字信号以虚端子的方式展示在变电站二次设计人员面前。
主 要 产 品：
◆ WMH-500S 系列母线保护装置
◆ ART-810S 系列主变保护测控装置
◆ ARL-810S 系列线路保护测控装置
◆ ARL-850S 系列线路保护测控装置
◆ ARC-850S 系列电容器保护测控装置
◆ ART-850S 系列厂用变保护测控装置
◆ ART-860S 变压器本体智能装置
◆ ARR-810S 系列综合测控装置
◆ ASU-800 系列合并智能单元
◆ ARF-850S 通信规约转换装置

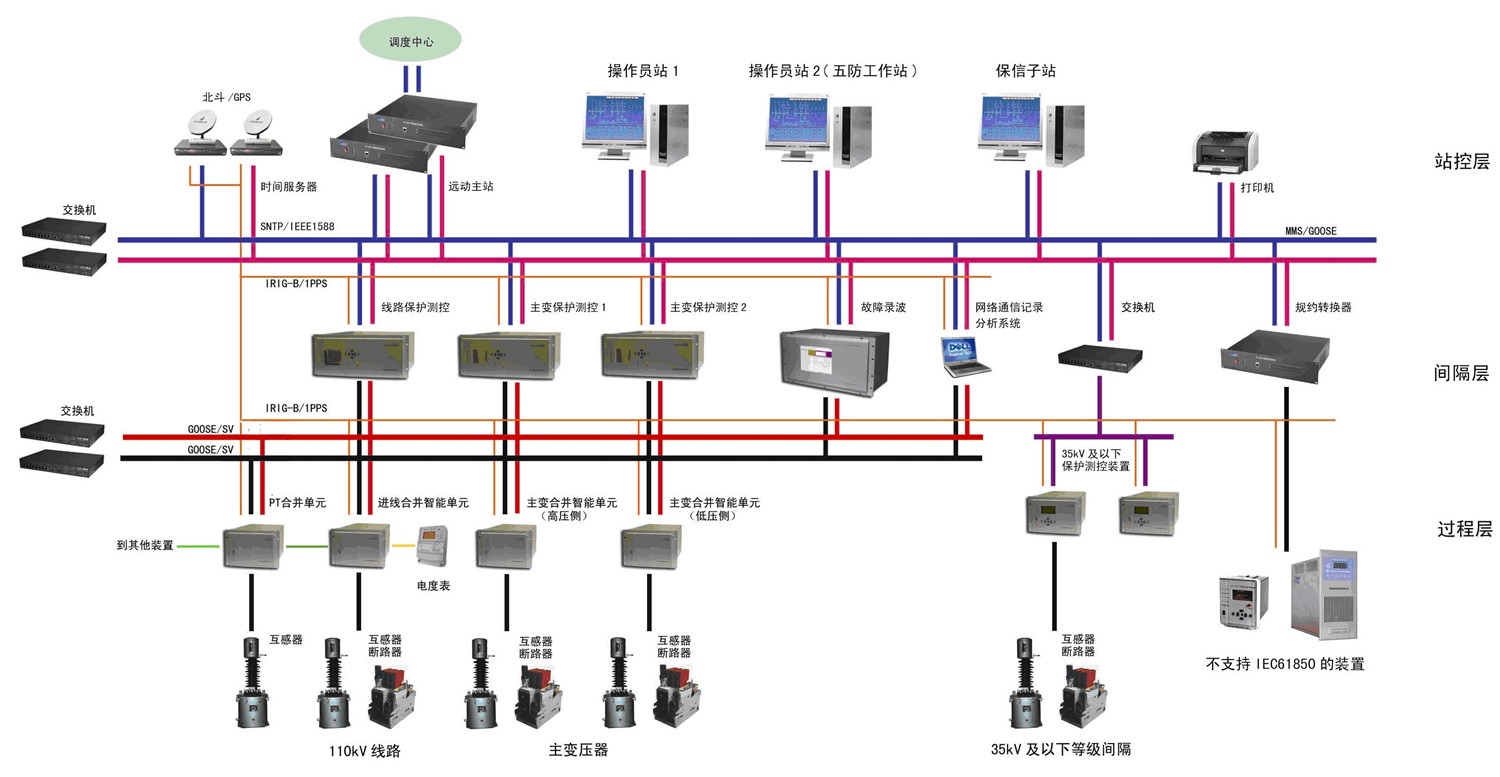

ARS8000（V2）系统的网络结构方式1为直采直跳方式，站控层采用单星型以太网，间隔层和过程层光纤直连，参见图1
主要特点
全数字化：实现变电站站控层设备、间隔层设备以及过程层设备之间模拟量、状态量等数据交换以及控制命令的全数字化。
互操作性：系统通过解析间隔层装置的 ICD 文件，将装置各种信息提供给系统集成工程师，实现了装置的互操作性。
兼容性：系统能够满足不同地区用户的多元化需求、能够兼容各种模式的智能化解决方案。
开放性：系统提供多种通信接口方式，支持多种标准通讯规约。提供规约转换器，可接入非标准通讯规约的设备。
一体化设计：系统站控层集成了 VQC 功能、小电流接地选线、备自投等功能。
虚端子概念：通过借用传统二次设备中的端子概念，将智能变电站装置中数字信号以虚端子的方式展示在变电站二次设计人员面前。
主 要 产 品：
◆ WMH-500S 系列母线保护装置
◆ ART-810S 系列主变保护测控装置
◆ ARL-810S 系列线路保护测控装置
◆ ARL-850S 系列线路保护测控装置
◆ ARC-850S 系列电容器保护测控装置
◆ ART-850S 系列厂用变保护测控装置
◆ ART-860S 变压器本体智能装置
◆ ARR-810S 系列综合测控装置
◆ ASU-800 系列合并智能单元
◆ ARF-850S 通信规约转换装置
ARS8000（V2）系统的网络结构方式1为直采直跳方式，站控层采用单星型以太网，间隔层和过程层光纤直连，参见图1
图1ARS8000（V2）智能变电站系统结构

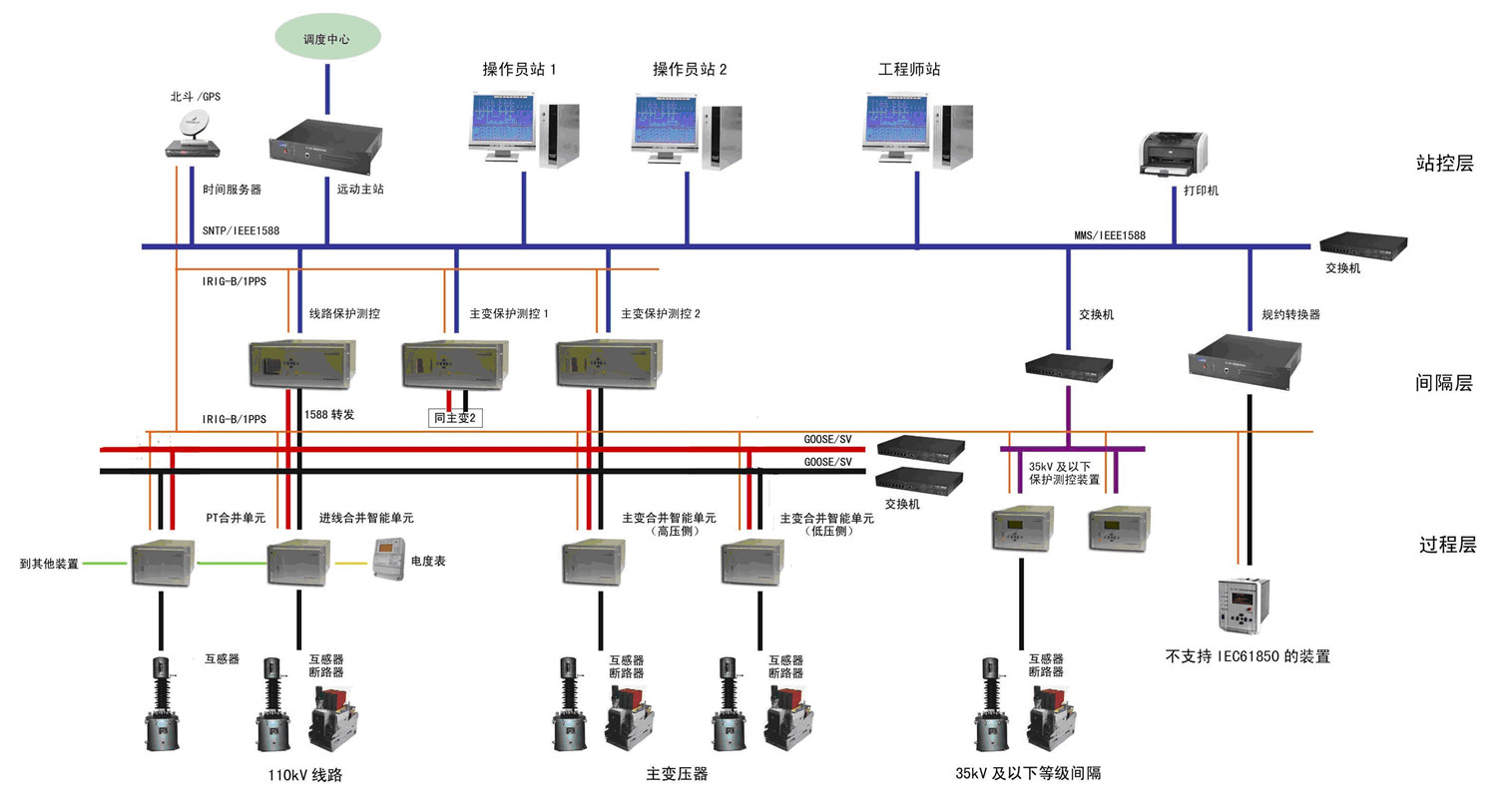

ARS8000（V2）系统的网络结构方式2，站控层采用单星型以太网，过程层GOOSE/SV网络采用星型双网结构，参见图2
图2ARS8000（V2）智能变电站系统结构
ARS8000（V2）系统的网络结构方式3，该方式网络结构为双网结构，参见图3
图3ARS8000（V2）智能变电站系统结构
