电磁继电器专题
电磁继电器是一种电子控制器件，它具有控制系统（低压电路）和被控制系统（高压电路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

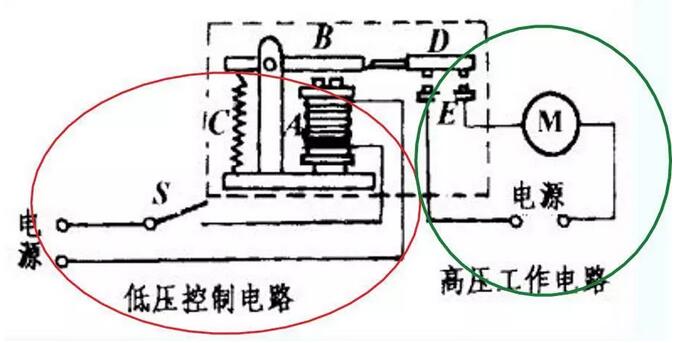

上图为电磁继电器的基本电路模型。
分析电路时，将其按照“低压电路”部分和“高压电路”两部分来分析。低压电路主要构造为电磁铁，通过开关控制电流的有无，来控制电磁铁的磁性有无，通过电磁铁来吸引磁铁，进而实现对高压电路的远程控制。
电磁继电器的题目怎么考？
电磁继电器常考考点分析：
触发条件开关
题目中常考的类型，常见为温控开关、光敏电阻、压敏电阻、热敏电阻，巨磁电阻等等。分析时一定要分析好该开关的触发条件，比如光敏电阻开关随着光照强度变化，阻值变化的规律等，然后根据题目要求进一步分析。
例题：如图是一种温度自动报警器的原理图，制作时，在 （“煤油”或“水银”）温度计中插入一段金属丝，使温度计两端分别与电源相连。当到达指定温度时，电磁铁具有 ，将衔铁吸引，电铃发出警报。
分析：触发条件开关为一温度计，当温度计内液面上升至指定温度时，电路连通。所以温度计内液体需导电，答案为水银。通电后电磁铁具有磁性。

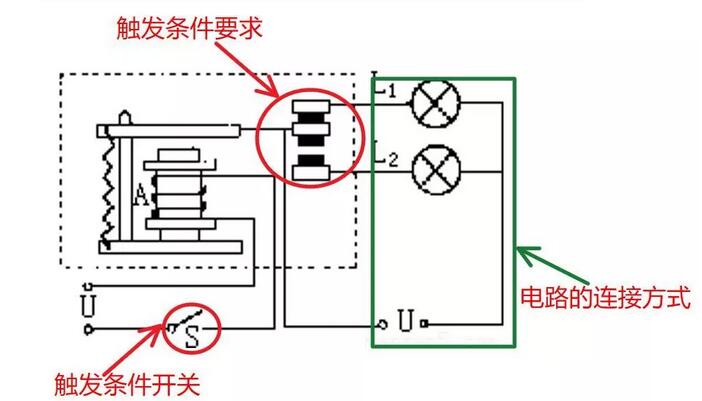

触发条件要求
根据题目中的要求，来判断当满足电磁铁触发条件时，高压电路中的工作选择情况。也就是判断当电磁铁无磁性时，高压电路哪一个支路工作，当电磁铁有磁性吸引衔铁时，高压电路哪一个支路工作。
例题：如图所示是某单位使用的一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（ ）
A. 该报警器红灯是报警灯，当水位到达A后，水在一般情况下是导电的，使下面的电路导通
B. 该报警器的红、绿灯不会同时亮
C. 当水位没有达到A时，电磁铁没有磁性，只有绿灯亮
D. 当该报警器报警时，电磁铁的上端必须是N极
分析：当水位较低时，电磁铁无磁性，衔铁接通上方绿灯的电路。当水位上涨接通电路后，电磁铁具有磁性吸引衔铁，衔铁接通下方红灯的电路。答案为D
